Hur kan en PCD icke-standardformningsfräs transformera högprecisionsbearbetning

Artikelsammanfattning: A PCD Icke-standardformningsfräsär designad för bearbetning där standard skärverktyg inte effektivt kan återskapa komplexa konturer, steg, spår eller speciella profiler. Genom att kombinera ett PCD-verktygshuvud med en hårdmetallkropp ger denna skräddarsydda verktygslösning utmärkt slitstyrka, dimensionsstabilitet, slät ytfinish och enstegsformningsförmåga.Wangdefutillhandahåller skräddarsydda PCD-verktygslösningar för krävande tillämpningar inom fordons-, flyg-, 3C-elektronik och medicinsk utrustningstillverkning.

Innehållsförteckning

Vad är en PCD icke-standardformningsfräs?

Varför är PCD lämplig för precisionsformning?

Nyckelspecifikationer och anpassningsalternativ

Vilka är de stora fördelarna?

Var används den?

Hur ska du välja rätt fräs?

Hur förbättrar anpassade verktyg produktionseffektiviteten?

Vanliga frågor

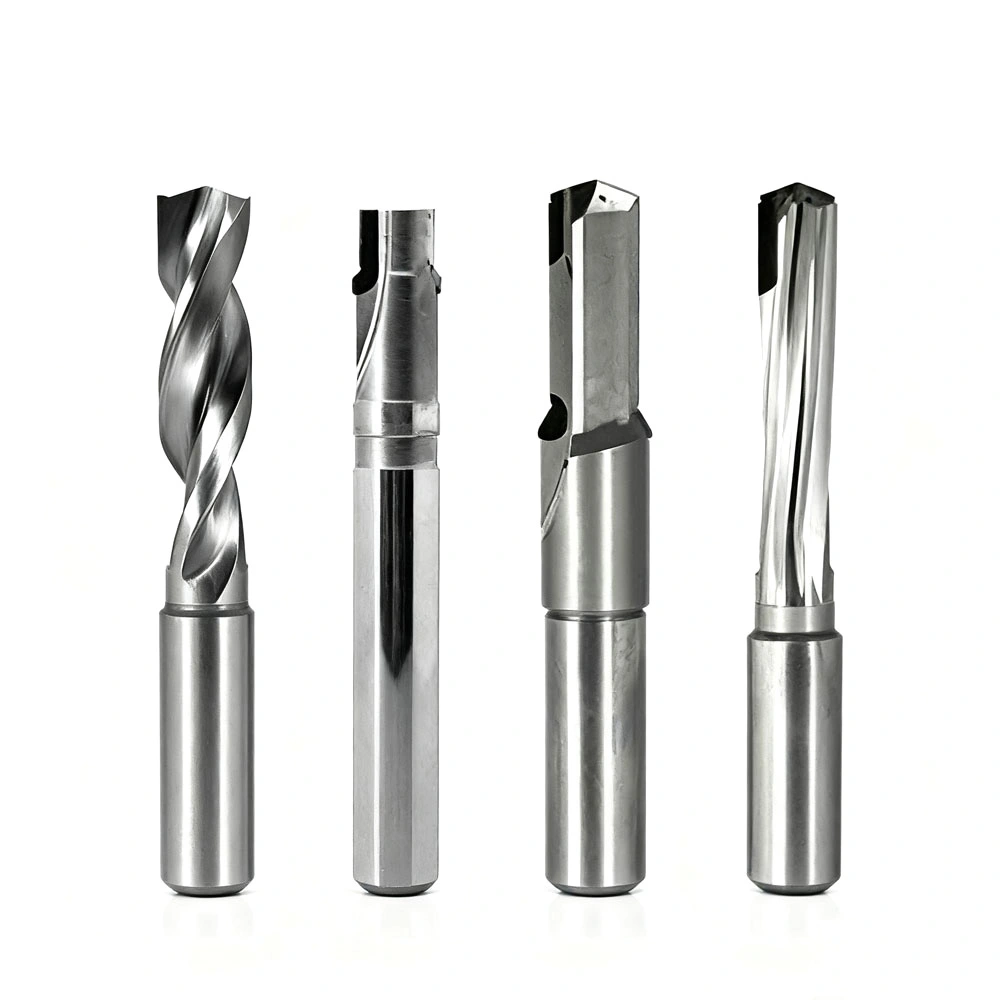

Vad är en PCD icke-standardformningsfräs?

A PCD icke-standardformningsfräsär ett specialdesignat skärverktyg utvecklat för att bearbeta arbetsstycken med komplexa eller icke-standardiserade geometrier. Till skillnad från konventionella pinnfräsar eller universalfräsar, är den konstruerad kring den faktiska konturen, toleransen, material- och produktionskraven för en specifik komponent.

Verktyget kombinerar vanligtvis enpolykristallin diamant (PCD) skärhuvudmed en höghållfast verktygskropp i hårdmetall. Enligt produktspecifikationerna kan PCD-skärsektionen nå en hårdhet på ungefär8000 HV, medan dess värmeledningsförmåga kan nå runt700 W/mK. Dessa egenskaper hjälper till att upprätthålla banbrytande stabilitet, minska slitage och avleda bearbetningsvärme effektivt.

För tillverkare som producerar komponenter med oregelbundna konturer, stegade hål, spår, krökta ytor eller andra specialiserade profiler, kan anpassad formningsgeometri eliminera flera bearbetningssteg. Istället för att använda flera verktyg för att gradvis reproducera en form, kan en korrekt konstruerad formningsfräs fullborda den avsedda profilen i en enda bearbetningsoperation.

För mer information om anpassade verktygsfunktioner, se icke-standardiserade anpassade verktygslösningar från Wangdefu.

Varför är PCD lämplig för precisionsformning?

Materialvalet har en direkt inverkan på verktygets livslängd, ytkvalitet, dimensionell konsistens och bearbetningskostnad. PCD är särskilt attraktivt för icke-järnhaltiga och abrasiva material eftersom dess extrema hårdhet och slitstyrka hjälper till att upprätthålla en stabil framkant under långa produktionscykler.

Hög hårdhet och slitstyrka

PCD är betydligt hårdare än konventionell karbid. Detta gör att skäreggen kan motstå gradvis slitage under kontinuerlig bearbetning. En mer stabil egg kan hjälpa tillverkare att behålla dimensionsnoggrannheten under längre perioder och minska frekvensen av verktygsbyten.

Effektiv värmeavledning

Värmeackumulering kan orsaka termisk deformation och negativt påverka bearbetningsnoggrannheten. PCD har hög värmeledningsförmåga, vilket gör att värme som genereras vid skärzonen kan försvinna snabbt. Denna egenskap är särskilt värdefull vid bearbetning av aluminiumlegeringar och andra material där ytkvalitet och dimensionsstabilitet är viktiga.

Stabil ytbehandling

En vass och slitstark PCD-kant kan ge rena, konsekventa skärresultat. När verktygsgeometrin är exakt anpassad till arbetsstycket kan komplexa ytor reproduceras med färre sekundära operationer.

Nyckelspecifikationer och anpassningsalternativ

Eftersom formverktyg utvecklas enligt individuella arbetsstycken, finns det ingen enskild universell konfiguration. Verktygets dimensioner och geometri bör bestämmas från komponentritningen, bearbetningsmaterial, CNC-utrustning, produktionsvolym och erforderlig tolerans.

Denna anpassningsmetod gör verktyget till mer än bara ett skärtillbehör. Det blir en bearbetningslösning konstruerad kring komponentens slutliga geometri.

Vilka är de största fördelarna med en PCD icke-standardformningsfräs?

1. Enstegsformning

Den viktigaste fördelen är möjligheten att kombinera flera formningskrav till ett specialiserat verktyg. Där en konventionell process kan kräva flera fräsar och verktygsbyten, kan en anpassad formningsfräs potentiellt komplettera målprofilen i en omgång.

• Färre bearbetningsoperationer
• Minskad verktygsbytesfrekvens
• Kortare produktionscykler
• Mer konsekvent funktionspositionering
• Mindre beroende av flera efterbehandlingsprocesser

2. Längre verktygslivslängd

PCD:s höga hårdhet och slitstyrka hjälper till att bibehålla skärprestanda under upprepad produktion. Längre användbara verktygslivslängd kan minska maskinavbrott och förenkla produktionsplaneringen, särskilt för bearbetning med stora volymer.

3. Förbättrad ytkvalitet

Stabil banbrytande geometri är avgörande för att producera släta ytor. En skräddarsydd formningsprofil kan återge den erforderliga konturen exakt samtidigt som risken för inkonsekventa bearbetningsmärken orsakade av flera verktygsövergångar minskar.

4. Applikationsspecifik geometri

Varje komponent ger olika bearbetningsutmaningar. Bladform, spårnummer, spiralvinkel, skaftkonfiguration, diameter och kylvätskekanaldesign kan justeras för att passa applikationen snarare än att tvinga arbetsstycket att passa ett standardverktyg.

Var används den?

Anpassade PCD-formningsfräsar är särskilt användbara när komponentgeometri och produktionskonsistens är mer krävande än vad standardverktyg kan ge.

• Bil:Aluminiumlegeringshus, transmissionskomponenter, strukturella delar och precisionsstegade hål.
• Flyg och rymd:Kolfiberkompositkomponenter och lätta strukturella delar som kräver kontrollerad efterbehandling.
• 3C elektronik:Mellanramar av aluminiumlegering, höljen och precisionskomponenter för mobiltelefoner och datorer.
• Medicinsk utrustning:Precisionskomponenter där dimensionell repeterbarhet och ytkvalitet är viktiga.
• Industriell tillverkning:Speciella spår, oregelbundna konturer, böjda profiler och anpassade formningsoperationer.

Verktyget är särskilt lämpligt för icke-järnmetaller som aluminium och koppar, såväl som kolfiberkompositer, glasfiberarmerad plast och utvalda höghårda tekniska plaster.

Hur ska du välja rätt fräs?

Att välja ett anpassat formverktyg bör börja med komponenten snarare än verktygskatalogen. Ingenjörer bör utvärdera hela bearbetningsprocessen innan de slutför verktygsgeometrin.

1. Definiera arbetsstyckets material:Identifiera hårdhet, nötningsförmåga, termiska egenskaper och spånbeteende.
2. Analysera komponentritningen:Granska konturer, spår, radier, steg, hålprofiler och dimensionstoleranser.
3. Bekräfta CNC-maskinen:Kontrollera spindelhastigheten, kraften, verktygshållarens gränssnitt, tillgänglig kylvätska och bearbetningsenvelopp.
4. Bestäm produktionskrav:Tänk på batchstorlek, cykeltid, förväntningar på verktygets livslängd och nödvändig konsekvens.
5. Optimera fräsgeometrin:Välj lämplig diameter, spårarrangemang, spiralvinkel, skaftdesign och formningsprofil.
6. Validera den slutliga designen:Använd CAD-ritningar och bearbetningsfeedback för att säkerställa att verktyget matchar den faktiska produktionsmiljön.

För skräddarsydd verktyg kan tillhandahållande av en detaljerad CAD-ritning eller befintligt prov avsevärt förbättra noggrannheten i verktygsdesignen. Information om arbetsstyckets material, maskinmodell, bearbetningsförhållanden, erforderlig tolerans och målproduktionsvolym är också värdefull.

Hur förbättrar anpassade verktyg produktionseffektiviteten?

Det ekonomiska värdet av en anpassad formningsfräs bestäms inte bara av dess inköpspris. Den viktigaste faktorn är dess totala bidrag till bearbetningsprocessen.

Till exempel kan en komponent som kräver flera standardfräsar involvera upprepade verktygsbyten, ompositionering, mellanliggande inspektion och ytterligare efterbehandlingsoperationer. Ett dedikerat formverktyg kan konsolidera lämpliga operationer och minska processkomplexiteten.

Detta kan ge flera mätbara fördelar:

• Lägre icke-klipptid orsakad av verktygsbyten
• Minskat antal bearbetningssteg
• Förbättrad dimensionell överensstämmelse mellan satser
• Potentiellt lägre arbets- och inspektionskrav
• Mer förutsägbar produktionsschemaläggning
• Bättre lämplighet för automatiserad CNC-produktion

Wangdefu stöder anpassade PCD-verktyg från FoU och ingenjörsdesign till produktion. Dess verksamhet för precisionsverktyg har mer än ett decenniums erfarenhet och betjänar fordons-, flyg-, 3C- och medicinsk utrustningstillämpningar. Företaget uppger också att dess verktygsnoggrannhet kan nå höga precisionsnivåer, vilket stödjer kunder som söker repeterbar bearbetningsprestanda.

För att utforska relaterade precisionslösningar, besökCNC skärverktygkategori.

Vanliga frågor

Vad är huvudsyftet med en PCD icke-standardformningsfräs?

Dess huvudsakliga syfte är att bearbeta komplexa eller kundanpassade arbetsstyckesprofiler med en dedikerad skärgeometri. Den kan kombinera flera formningskrav till ett verktyg och kan minska behovet av flera bearbetningsoperationer.

Vilka material kan PCD-formningsfräsar bearbeta?

De är vanligtvis lämpliga för icke-järnhaltiga material som aluminium, koppar och deras legeringar. Beroende på verktygsdesign kan de även användas för kolfiberkompositer, glasfiberarmerad plast och utvalda tekniska plaster.

Kan skärdiametern och bladgeometrin anpassas?

Ja. Diameter, bladprofil, antal räfflor, spiralvinkel, skaftkonfiguration och andra strukturella egenskaper kan utformas enligt arbetsstyckets ritning och bearbetningskrav. Tillgängliga mått är inte begränsade till en standardstorlek.

Vilken information behövs för att utveckla en anpassad formningsfräs?

En detaljerad CAD-ritning rekommenderas starkt. Ingenjörer bör också tillhandahålla arbetsstyckets material, måltolerans, bearbetningsutrustning, spindelförhållanden, produktionsvolym och aktuella bearbetningsproblem. Ett befintligt verktyg eller komponentexempel kan också hjälpa till att förfina designen.

Varför välja PCD istället för en konventionell hårdmetallfräs?

PCD erbjuder betydligt högre hårdhet och slitstyrka, vilket kan hjälpa till att bibehålla en skarp skäregg under längre perioder. För lämpliga applikationer kan detta förbättra dimensionsstabilitet, ytkvalitet, verktygslivslängd och total bearbetningseffektivitet.

Slutsats

En korrekt konstrueradPCD icke-standardformningsfräskan förvandla en komplicerad bearbetning till en mer kontrollerad och effektiv process. Dess kombination av PCD-hårdhet, anpassad formgeometri, hårdmetallkroppsstyrka och enstegsbearbetningsförmåga gör den till ett värdefullt alternativ för precisionskomponenter med krävande konturer och ytkrav. Med mer än ett decenniums erfarenhet av precisionsverktyg tillhandahåller Wangdefu skräddarsydda lösningar för tillverkare som söker pålitlig prestanda och applikationsspecifik verktygsdesign. Om du utvecklar en komplex bearbetningsprocess eller behöver en fräs som är designad kring din komponentritning,kontakta ossför att diskutera dina verktygskrav och få en skräddarsydd lösning.
