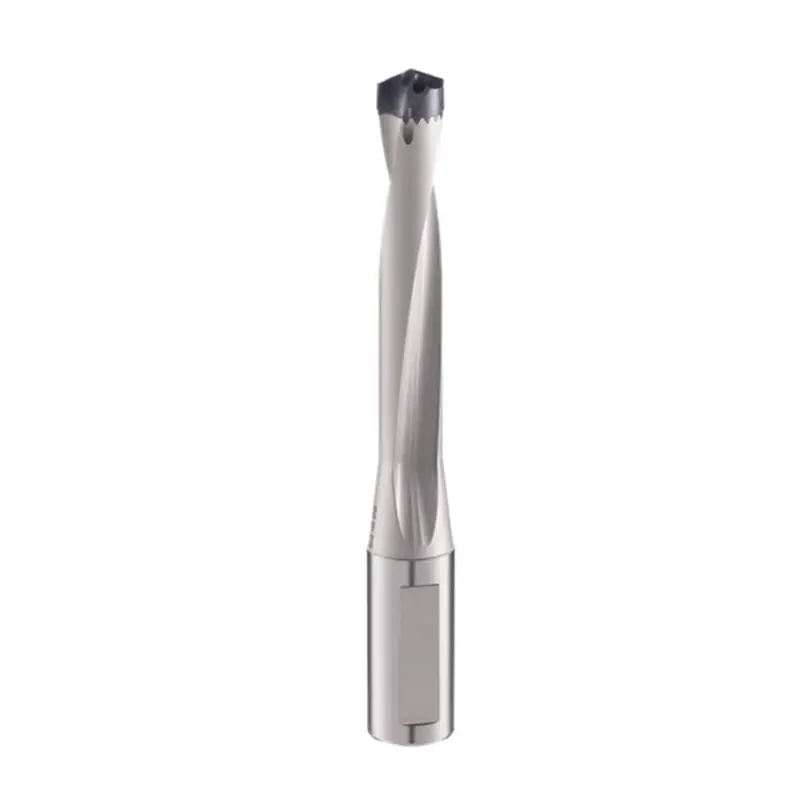

Vändbar plattborr

Vad är en indexerbar plattborr?

En vändbar plattborr är en plattborr med utbytbar insats designad för högprecisionsborrning av olika material. Dess utbytbara skär minskar verktygsslitage och förbättrar bearbetningseffektiviteten, vilket gör den särskilt lämplig för komplexa delar och krävande projekt. Den kan exakt bearbeta hål i metaller, plaster och kompositer samtidigt som den bibehåller extremt hög dimensionsstabilitet.

Nyckelfunktioner

Effektiv borrning: Lämplig för material med medelhög till hög hårdhet.

Utbytbar skärdesign: Minskar utbyteskostnader och förlänger verktygets livslängd.

Precisionspositionering: Säkerställer håldiameternoggrannhet och hålväggsfinish.

Mångsidig anpassningsförmåga: Lämplig för fräsning, borrning, gängförbearbetning och mer.

Genom att använda vår Wangdefu Indexable Flathead Drill kan kunderna avsevärt förbättra produktiviteten, minska stilleståndstiden och säkerställa hög precision och konsistens i varje hål.

Kärntekniska fördelar

Vändbara skär + styv verktygskropp: Kostnadseffektiv precision du kan lita på

På Wangdefu designar vi vår vändbara plattborr för att kombinera ekonomi med förstklassig styvhet. Med hjälp av vändskär med 4 hörn gör våra verktyg det möjligt för både perifera och centrala skäreggar att dela på samma skär – skära verktygskostnaderna med över 40 % utan att kompromissa med prestanda. Våra skär kommer i förstklassiga hårdmetall- eller CBN-material med avancerad TiAlN/MEGACOAT NANO-beläggning (hårdhet 35 GPa, oxidationsbeständighet upp till 1150°C), som ger upp till 2 gånger högre slitstyrka än traditionella skär.

Verktygskropparna är tillverkade av höghållfast legerat stål eller solid sintrad hårdmetall, och erbjuder 2,5 gånger mer styvhet än konventionella stålverktyg. Detta innebär att även för djup-till-diameter-förhållanden (L/D) lämpliga för 2D–3D-specifikationer med långa överhäng, får du minimal avböjning och vibration – perfekt för konsekvent, exakt bearbetning.

Flat-end geometri + optimerad skärning för perfekta resultat

Vår platta geometri är utformad med en 180° skäregg och specialiserad bågslipning för att säkerställa perfekt plana hålbottnar med en avvikelse under 0,01 mm. Den vassa spetsen har en positiv spånvinkel, vilket minskar skärmotståndet med 30 % och minimerar grader (≤0,037 mm).

Tack vare vår innovativa spånbrytardesign är spån korta och lätta att evakuera – även i blinda eller halvgenomgående hål. Detta innebär mindre stillestånd, smidigare drift och högre produktivitet för din produktionslinje.

Multi-Operation Integration: Förenkla ditt arbetsflöde

Vi förstår att effektivitet är viktigt. Med Wangdefu vändskär + styv verktygskroppslösningar krävs ingen förborrning. Ett verktyg hanterar:

Lutande ytor

Cylindriska ytor

Skärande hål, inklusive 3° dragytor

Vändbar plattborr stöder även borrning, försänkning och invändig ytbearbetning – vilket reducerar traditionella sexstegsprocesser ner till tre. Denna integration kan minska skärcykeltiderna med upp till 50 %, vilket sparar både tid och kostnader. Våra verktyg är helt kompatibla med horisontella bearbetningscentra, automatiska svarvar och standardhållare som BT/HSK.

Precision och stabilitet för batchproduktion

Varje styv verktygskropp är ihopkopplad med ett inspänningssystem av kiltyp med excentrisk tappjustering, vilket säkerställer skäreggsavstånd ≤0,01 mm. Diametertoleransen förblir stabil inom ±0,03 mm, medan ojämn stigning och spets med lågt motstånd minskar vibrationer.

Resultatet? Exceptionell ytfinish (Ra1,6–3,2μm) och diameteravvikelse <0,02 mm även efter 500 hål. Denna precisionsnivå säkerställer konsekvent batchproduktion – idealisk för bil-, flyg-, elektronik- och formtillverkning.

Varför välja Wangdefu?

Som en Kina-baserad tillverkare, leverantör och fabrik specialiserad på precisions CNC-verktyg, tar Wangdefu över ett decennium av expertis till varje produkt. Våra vändbara plattborrar stöds av:

Beprövade legeringar med hög hårdhet och PCD/CBN-teknik

Skräddarsydda lösningar för djuphåls-, mikrohåls- eller komplexa geometrier

Fullständigt produktionsstöd från design, prototypframställning till batchleverans

Snabb respons och teknisk rådgivning från våra engagerade projektledare

När du väljer Wangdefu köper du inte bara en indexerbar plattborr – du får en partner för precision, effektivitet och tillförlitlighet i modern CNC-bearbetning.

Kärnproduktparametrar

Typiska tillämpningar av Wangdefu vändbar plattborr

På Wangdefu är våra vändbara platthuvudsborrlösningar konstruerade för hög precision, stabilitet och effektivitet inom flera industrier. Här är några typiska applikationer där våra verktyg lyser:

Biltillverkning

För uppgifter som skruvförsänkning av transmissionshus (M10–M27), ger vår φ20 mm vändbara plattborr exceptionell prestanda. Med en skärhastighet på 150 m/min och matningshastighet på 0,1 mm/varv kan ett enda verktyg bearbeta upp till 3 520 hål. Jämfört med konventionella utbytbara borrar förbättrar vår lösning effektiviteten med 50 %, samtidigt som den bibehåller konsekvent hålkvalitet och gradfri finish.

Mögelindustri

Vid bearbetning av SKD11 formstål lutande bulthål med 3° drag, integrerar våra verktyg borrning och försänkning i ett steg. Den exakta platta geometrin säkerställer gradfria plana hålbottnar, vilket helt eliminerar behovet av efterslipning och förbättrar arbetsflödets effektivitet.

Maskinutrustning

Stora strukturella ribbor som halvgenomgående hål kräver ofta verktyg med utmärkt styvhet. Vår vändbara plattborr har en robust verktygskropp som klarar långa överhäng, kombinerat med en optimerad spånbrytare som förhindrar igensättning. Detta gör att bearbetningseffektiviteten kan öka med upp till 60 % jämfört med konventionella metoder, samtidigt som snäva toleranser och minimalt verktygsslitage bibehålls.

Flyg och rymd

För ytbehandling av invändig ändyta av aluminiumlegering säkerställer den platta ändgeometrin perfekt planhet. Tillsammans med vår lågfriktionsbeläggning minimerar verktygen skador på arbetsstycket och uppnår överlägsen ytfinish ner till Ra1,6μm, vilket uppfyller flygsektorns höga precisionsstandarder.

Rekommenderade skärparametrar

Obs: Lämna 1–2 mm spånfrigång för blinda hål; stegmatning rekommenderas för lutande ytor; spetsförstärkta skär föreslås för avbrutna snitt.
