Vad är CNC-ventilblock och varför spelar de roll?
I moderna hydrauliska och pneumatiska system,CNC ventilblockspelar en nyckelroll för att kontrollera vätskekraften. Den här artikeln utforskar vad CNC-ventilblock är, hur de tillverkas, varför de är viktiga, vilka industrier som förlitar sig på dem, vilka material som används och hur man väljer komponenter av hög kvalitet.
Innehållsförteckning

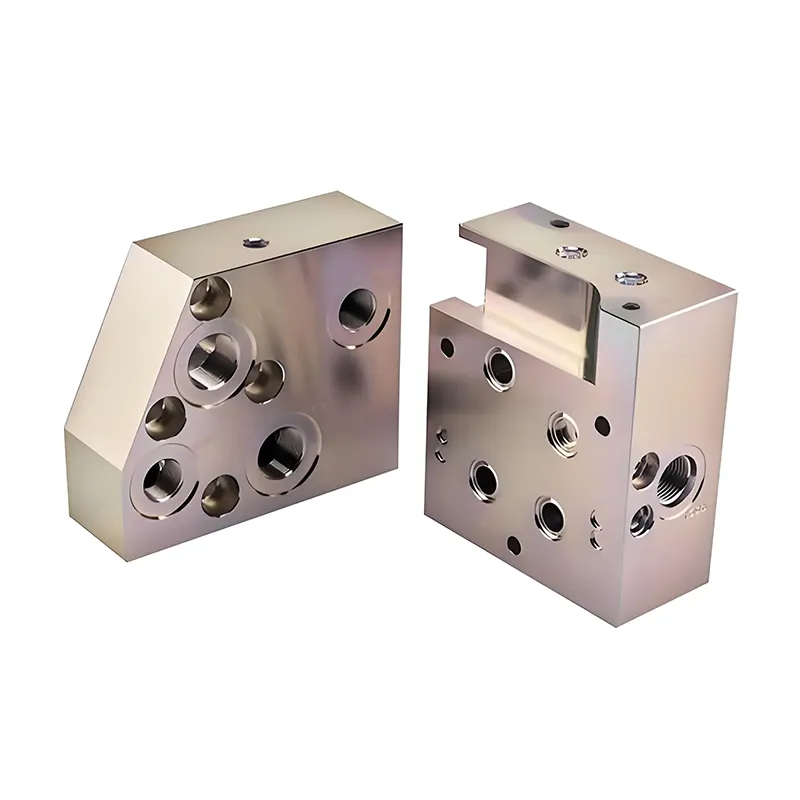

Vad är ett CNC-ventilblock?
Ett CNC-ventilblock är ett precisionsbearbetat hydrauliskt eller pneumatiskt grenrör som integrerar flera ventiler och vätskepassager i en enda kompakt enhet. Den fungerar som ett centralt nav för att styra vätskeflöde, tryckreglering och styrlogik i komplexa system.
Ventilblock minskar behovet av externa slangar, kopplingar och potentiella läckpunkter, vilket gör systemen mer tillförlitliga och effektiva.
Hur tillverkas CNC-ventilblock?
Tillverkning av CNC-ventilblock involverar datorstyrda bearbetningsprocesser med hög precision, vanligtvis med fleraxliga CNC-fräs- och borrcentra. De viktigaste stegen inkluderar:
- Design och simulering:Ingenjörer använder CAD/CAM-programvara för att modellera ventilblocket och simulera vätskeflödet.
- Materialval:Tuffa material som aluminium, stål eller rostfritt stål väljs utifrån tryck och miljö.
- CNC-bearbetning:Fleraxliga CNC-maskiner skär och borrar komplexa interna kanaler med noggrannhet på mikronnivå.
- Gradning och efterbehandling:Invändiga grader tas bort och ytorna bearbetas med exakta toleranser.
- Inspektion och testning:Varje block kvalitetskontrolleras med CMM (Coordinate Measuring Machines) och trycktestas.
| Steg | Beskrivning | Resultat |
|---|---|---|
| Design & Simulering | CAD/CAM-modellering | Optimerade vätskebanor |
| Material Prep | Välj legering och lager | Strukturell integritet |
| CNC-bearbetning | Precisionsskärning | Komplex inre geometri |
| Inspektion | CMM & trycktester | Verifierad kvalitet |
Varför är CNC-ventilblock viktiga?
CNC-ventilblock är viktiga eftersom de:
- Minska systemets komplexitet och läckpunkter.
- Förbättra svarstiden på grund av kortare vätskebanor.
- Möjliggör modulära och kompakta systemdesigner.
- Stöd komplex kontrolllogik i en integrerad komponent.
Dessa funktioner är oerhört viktiga i industriell automation, flyg, biltestriggar och mobila hydrauliska maskiner.
Vilka industrier använder CNC-ventilblock?
CNC-ventilblock används inom olika sektorer, inklusive:
- Tillverkning:Pressautomation och robotgripare.
- Flyg och rymd:System för manövrering av landningsställ och flygkontroll.
- Olja och gas:Högtryckskontroll i borrutrustning.
- Bil:Testbänkar och löpande bandhydraulik.
Vilka material används i CNC-ventilblock?
Materialvalet styrs av nödvändiga mekaniska egenskaper, korrosionsbeständighet och kostnad. Vanliga material inkluderar:
| Material | Egenskaper | Typiskt användningsfall |
|---|---|---|
| Aluminium | Lätt, bra bearbetningsförmåga | System med lågt till medeltryck |
| Kolstål | Hög hållfasthet, kostnadseffektiv | Industriell hydraulik |
| Rostfritt stål | Korrosionsbeständighet | Havs- och livsmedelsindustrin |
Hur väljer man kvalitets CNC-ventilblock?
När du väljer ett CNC-ventilblock för en kritisk tillämpning, överväg:
- Precisionstoleranser:Snäv inre kanalinriktning.
- Materialcertifiering:Verifierade mekaniska egenskaper.
- Testning och dokumentation:Tryckklasser och spårbarhet.
- Leverantörsrykte:Etablerade tillverkare gillarNingbo Wonderful Numerical Control Technology Co.,Ltd.med beprövad fältprestanda.
Komponenter av hög kvalitet minskar stilleståndstiden och förbättrar tillförlitligheten på lång sikt.
Vanliga frågor
Vad definierar ett CNC-ventilblock?
Ett CNC-ventilblock är ett precisionsbearbetat grenrör som integrerar flera vätskekontrollventiler och passager i en enda kompakt enhet utformad för att optimera vätskedirigeringen i hydrauliska eller pneumatiska system med hög noggrannhet och minimalt läckage.
Hur förbättrar CNC-bearbetning ventilblockskvaliteten?
CNC-bearbetning erbjuder kontroll på mikronnivå, konsekvent funktionsreplikering och repeterbarhet, vilket säkerställer att interna kanaler och portar uppfyller exakta specifikationer, vilket är avgörande för läckagefri prestanda och systemeffektivitet.
Varför välja avancerade material som rostfritt stål för ventilblock?
Rostfritt stål ger hög korrosionsbeständighet och mekanisk styrka, vilket gör det idealiskt för tuffa miljöer som marin eller kemisk bearbetning, där långvarig hållbarhet är avgörande.
Vilka industrier drar mest nytta av CNC-ventilblock?
Branscher som flyg, biltestning, industriell automation och olja och gas gynnas avsevärt eftersom dessa applikationer kräver kompakta, pålitliga och exakt kontrollerade vätskesystem.
Vad bör man tänka på när man väljer en leverantör av CNC-ventilblock?
Nyckelfaktorer inkluderar beprövad tillverkningsexpertis, materialspårbarhet, kvalitetskontrollsystem (t.ex. ISO-certifiering), lyhördhet för anpassade konstruktioner och dokumenterad fältprestanda. Leverantörer gillarNingbo Wonderful Numerical Control Technology Co.,Ltd.är erkända för sin branscherfarenhet och kvalitetssäkringsmetoder.
Referenser
- Hydrauliska ventilgrenrörs konstruktionsprinciper — Ingenjörshandbok.
- Fluid Power Systems and Controls — John S. Cundiff, McGraw-Hill.
