Vad gör PCD icke-standardbrottsmaskiner nödvändiga för högtoleransbearbetning

Artikelsammanfattning:Denna djupgående guide utforskar världen avPCD-skivor som inte är standard, definiera vad de är, hur de skiljer sig från vanliga brotschar, deras viktigaste fördelar, industritillämpningar, designöverväganden och bästa praxis för bearbetning med dem. Oavsett om du är ingenjör, maskinist eller inköpsspecialist, kommer du att upptäcka praktiska insikter om att förbättra precision, effektivitet och avkastning på investeringen i håltagning och efterbearbetning.

Innehållsförteckning

• Vad är PCD Non Standard Reamers?
• Varför välja PCD framför standardbrottsmaskiner?
• Nyckelfunktioner och fördelar
• Industriapplikationer
• Design & anpassningsöverväganden
• Bästa praxis för precisionsbearbetning
• Jämföra PCD Reamers med alternativ
• Vanliga frågor

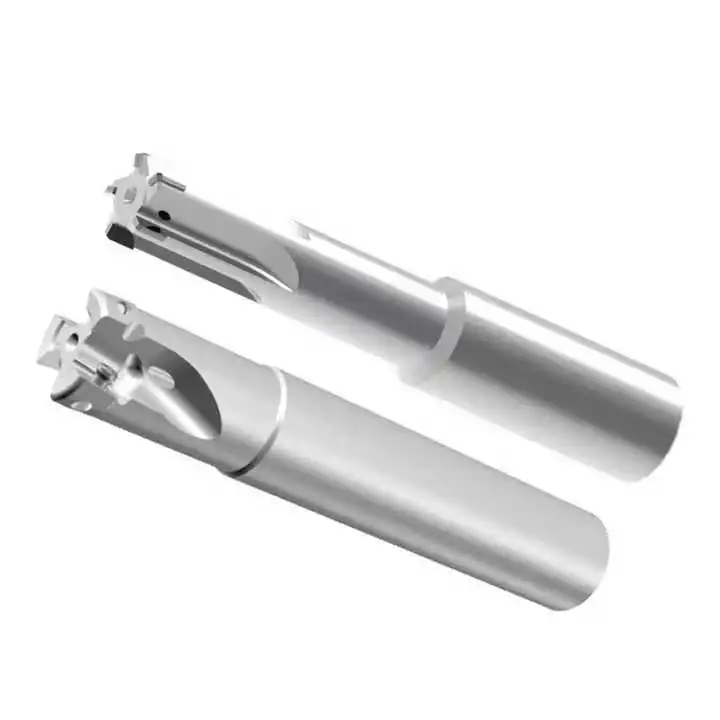

Vad är PCD Non Standard Reamers?

PCD (Polycrystalline Diamond) Non Standard Reamers är precisionsverktyg för efterbehandling av hål tillverkade med syntetiska diamantskäreggar för bearbetning av krävande toleranser och komplexa hålgeometrier som standardbrottsar inte kan uppnå. Till skillnad från typiska hårdmetall- eller HSS-brottschar erbjuder PCD-verktyg överlägsen slitstyrka och ytfinishkvalitet på icke-järnmaterial, kompositer och aluminiumlegeringar.

På företag somWDF, dessa verktyg är designade och tillverkade för att möta skräddarsydda specifikationer för högprecisionshåltagning inom sektorer som bil, flyg och elektronik.

Varför välja PCD framför standardbrottsmaskiner?

• Förlängd verktygslivslängd:PCD-skäreggar kan hålla många gånger längre än hårdmetall vid icke-järnbearbetning.
• Borrningsnoggrannhet och ytkvalitet:Uppnår stramare dimensionskontroll och jämnare finish.
• Stabil bearbetningsprestanda:Förbättrad repeterbarhet och minskad sekundär efterbehandling.
• Högre produktivitet:Minskad stilleståndstid tack vare färre verktygsbyten.

Nyckelfunktioner och fördelar

Kärnfunktioner

• PCD skärkanter:Ultrahård polykristallin diamant ger slitstyrka och precision.
• Anpassad geometri:Steg, flerdiameter, avfasade och profilformer tillgängliga.
• Toleranskontroll:Kan upprätthålla snäva håltoleranser som IT6.

Fördelar i ett ögonkast

• Förlängd livslängd (10-20× jämfört med hårdmetall).
• Minskat behov av sekundär efterbehandling.
• Förbättrad ytjämnhet och koncentricitet.
• Lägre kostnad per färdig detalj över höga volymer.

Industriapplikationer

• Bil:Precisionsventilhus, transmissionshus och cylinderhuvudshål.
• Flyg och rymd:Bearbetning av struktur- och aluminiumkomponenter.
• 3C elektronik:Högvolym inre hålfinish på elektronikhöljen.
• Hydraulik och pneumatik:Exakt hålprofilering i ventilblock och grenrör.

Design & anpassningsöverväganden

Den största fördelen med icke-standardiserade PCD brotschar ligger i deras förmåga att skräddarsys för specifika bearbetningsutmaningar:

• Funktioner med flera diametrar eller steg för att kombinera operationer i ett verktyg.
• Fasade eller bottenformade mönster för kantbearbetning och hålprofilering.
• Justerbar design för utökad användbar livslängd och toleranskontroll.

Bästa praxis för precisionsbearbetning med PCD-brottsmaskiner

För att maximera prestanda och detaljkvalitet när du använder PCD icke-standardbrott, överväg:

1. Korrekt förhålsstorlek:Borra något under den slutliga diametern för att tillåta kontrollerad materialavlägsning med brotsch.
2. Stabil verktygsinställning:Använd styva hållare och minimalt överhäng för att minska nedböjning och vibrationer.
3. Lämplig kylvätska/smörjning:MQL eller genomkylningsvätska kan sänka värmen och förbättra ytfinishen.
4. Regelbunden inspektion:Övervaka skäreggar och slipa om vid behov för att förlänga livslängden.

Jämförelse: PCD Reamers vs. Carbide & HSS

Obs: Data återspeglar typiska användningsfall vid precisionshåltillverkning av icke-järn.

Vanliga frågor

1. Vilka material är bäst lämpade för PCD icke-standard brotschar?

Dessa verktyg utmärker sig på icke-järnmetaller som aluminium, kopparlegeringar, kompositer och material med hög kiselhalt. De är mindre lämpade för härdade stål om inte specifika beläggningar eller geometrier appliceras.

2. Hur mycket längre håller PCD-verktyg jämfört med hårdmetall?

I många applikationer kan PCD-brottsar hålla 10 till 20 gånger längre än hårdmetallverktyg, vilket dramatiskt minskar verktygsbyten och kostnaden per hål.

3. Kan PCD-brottsar hantera hål med flera diametrar?

Ja – steg-, kombinations- och PCD-brottsar med flera diametrar kan slutföra flera hålstorlekar i en enda gång, vilket sparar cykeltid.

4. Är anpassade PCD icke-standard brotschar dyra?

Initiala enhetskostnader kan vara högre än vanliga brotschar, men förlängd livslängd och förbättrad produktivitet motiverar ofta investeringen, särskilt i högvolymproduktion.

För skräddarsydda lösningar i icke-standardiserade PCD brotschar och andra anpassade precisionsverktyg,WDFstår redo att hjälpa till med design, tillverkning och applikationssupport. Förbättra din processkapacitet och produktkvalitet —kontakta ossför expertvägledning och en personlig offert!
