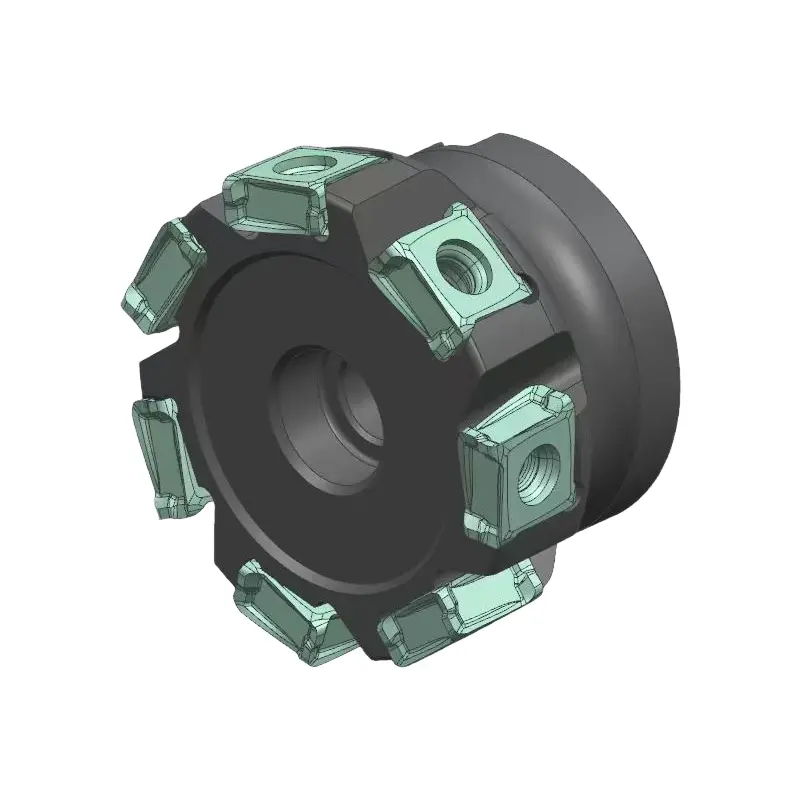

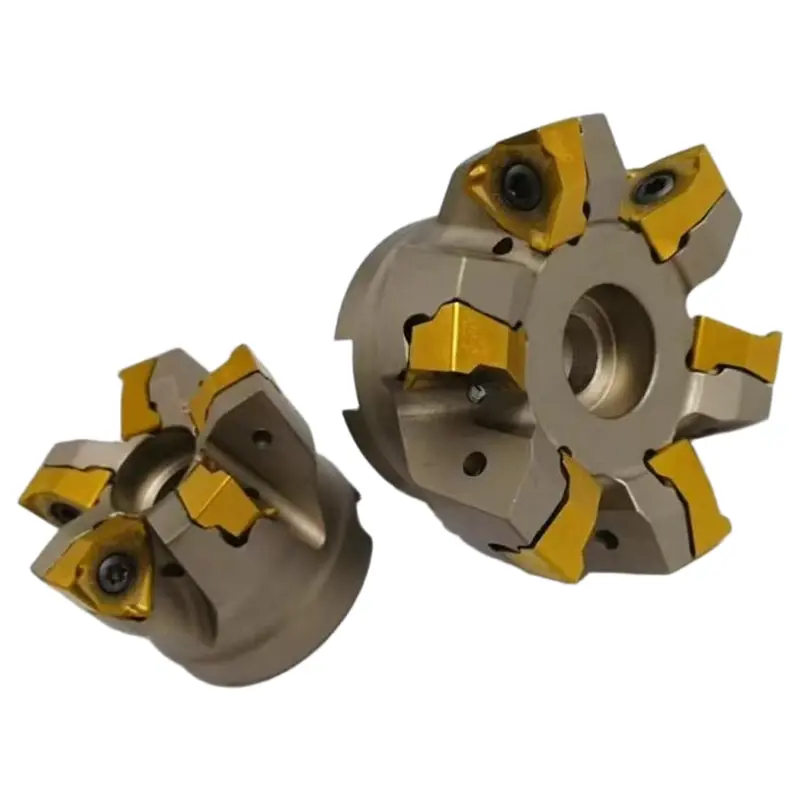

Rättvinklad planfräs

Hållbara rätvinkliga planfräsar från Wangdefu är professionella verktyg för arbetsstyckets ändyta, planbearbetning och precisionsskärning. Som en pålitlig tillverkare och leverantör i Kina med produktion på fabriksnivå kombinerar vi år av bearbetningserfarenhet med CNC-teknik för att leverera stabila, effektiva och högvolymslösningar.

Kärnteknologiska fördelar

90° precisionsdesign + förstärkt struktur för styvhet och noggrannhet

Wangdefu rätvinkliga pinnfräsar har strikt kontrollerade 90° huvudvinklar, vilket säkerställer skuldervinkelrätt ≤30μm och planhet ≤0,008mm för skarpa rätvinkliga konturer. Verktygskroppen är tillverkad av höghållfast legerat stål, helsmidet och värmebehandlat, med insatslåsning i laxstjärtstil för exakt positionering och breda klämytor. Detta förbättrar avsevärt styvheten och förhindrar verktygsnedböjning under djupa skär.

Multi-Flute Design + optimerad geometri för smidig skärning

Rättvinklade planfräsar finns tillgängliga med 2-6 skäreggar (2-3 för grovbearbetning för att förbättra effektiviteten vid spånavskiljning; 4-6 för efterbehandling för att förbättra ytkvaliteten). Genom att kombinera en 30°-45° spiralvinkel och dubbel positiv spånvinkel reduceras skärmotståndet med 30 %, vilket minimerar energiförbrukningen och vibrationerna även under långa överhängsförhållanden. De fyrkantiga dubbelsidiga skären erbjuder 8 skäreggar, där yteggen uppnår en spegeljämn ytråhet Ra≤1,6μm.

Premiumsubstrat + professionella beläggningar för förlängd livslängd

Skären är gjorda av ultrafina hårdmetall- eller HSS-substrat, med hårdmetall för hårdhet och slitstyrka, lämplig för stål och gjutjärn, och HSS för seghet och kostnadseffektivitet. Beläggningar inkluderar TiAlN, TiCN eller CVD MT-TiCN+Al₂O₃, vilket ger hög temperaturbeständighet, antividhäftning och verktygslivslängd 40 % längre än konventionella produkter. Kompatibel med flera material inklusive kolstål, rostfritt stål, aluminium och gjutjärn.

Effektiv evakuering av spån + flexibel kompatibilitet

Breda, djupa spiralformade räfflor säkerställer jämnt spånflöde. Stöder intern/extern kylvätska, med intern kylning som snabbt tar bort skärvärme för att bibehålla skarpa kanter. Kompatibel med BT, HSK, CAT spindelgränssnitt, lämplig för CNC-fräsar, bearbetningscentra och automatiserade produktionslinjer. Snabbändringsdesign minskar installationstiden, integrerar flera operationer i ett enda verktyg och sänker de totala bearbetningskostnaderna med 30 %.

Kärnproduktspecifikationer

Typiska applikationer

Biltillverkning: Motorblockets sidosensormonteringsytor, cylindertätningsspår. Kvalitet Den rätvinklade planfräsen möjliggör rätvinklig fräsning och plana ytor i en uppsättning, vilket uppnår vinkelräthet ≤0,015 mm, minskar bearbetningstiden med 50 % och håller skrothastigheten <0,5 %.

Allmänt maskineri: Stegytor och rätvinkliga spår i maskinbäddar, pumpkroppar och ventilkroppar. Planhet ≤0,008 mm, ingen sekundär polering krävs.

Form och strukturkomponenter: rätvinkliga konturer i pressformar, strukturella komponenter i entreprenadmaskiner. Bibehåller stabilitet under avbrutna skärningar och djupa skärningar, materialavlägsningsgraden ökade >30%.

Precisionskomponenter: Stegfunktioner i höljen för elektroniska enheter, rätvinkliga strukturer för medicinsk utrustning. Skarpa, gradfria kanter, dimensionell tolerans ±0,01 mm, lämplig för små serier, multi-variant produktion.

Rekommenderade skärparametrar

Obs: Använd fastspänningssystem med hög styvhet för att minimera verktygsavböjning. För tunnväggiga eller djupa hålrumsdelar, minska matningen och djupet i enlighet därmed. Justera parametrar baserat på maskinens styvhet och arbetsstyckets struktur.

Varför köpa vår rätvinkliga planfräs?

1.Hög precisionsbearbetning

Verktygsbearbetningsnoggrannhet ≤0,001 mm, säkerställ planhet i ändarna

Hög konsistens av delar som bearbetas i partier, undviker efterföljande trimning

2. Högeffektiv skärning

Speciell tandgeometri minskar skärmotståndet

Öka matningshastigheten med 25 - 40 % och förkorta bearbetningscykeltiden

3. Lång livslängd

Höghård legeringsmaterial eller PCD-blad, hög slitstyrka

5 - 15 gånger längre livslängd än vanlig hårdmetall

4.Hög stabilitet

Utformning av spiralformade tänder eller delade tänder minskar verktygets vibrationer

Lämplig för tunnväggiga delar och precisionsbearbetning av delar

5. Anpassningsbar

Stöd anpassning av verktygsdiameter, tandtyp, egglängd, spiralvinkel, skärdjup, etc.

Möta kundernas krav på olika delar, material och processer

6. One-stop service

Vi tillhandahåller inte bara verktyg utan även teknisk vägledning, installationsvägledning, optimering av bearbetningsparametrar och eftermarknadsservice.

Låt kunderna sömlöst ansluta från verktygsval till massproduktion
