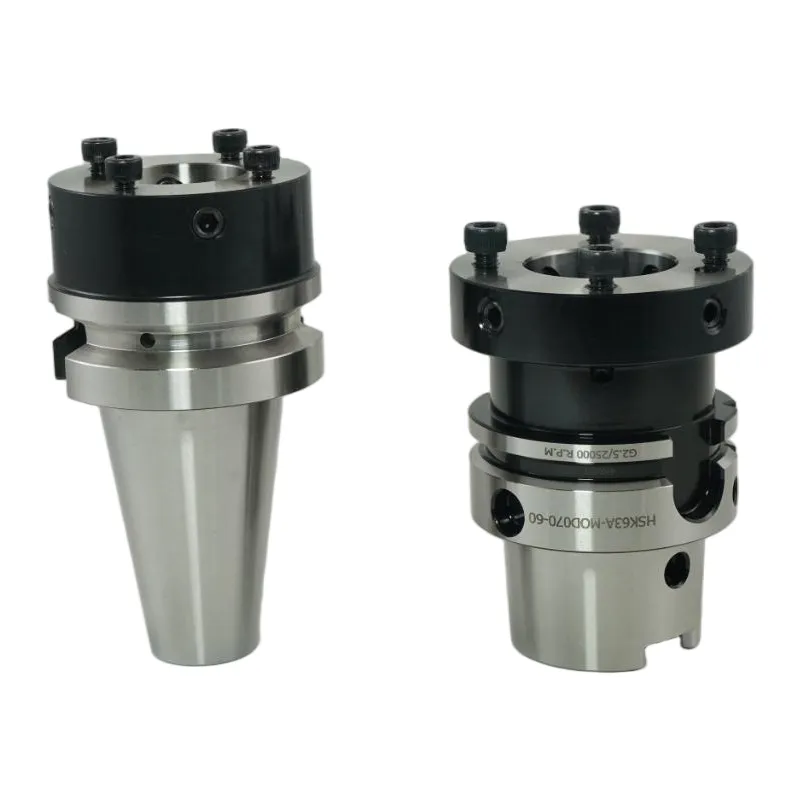

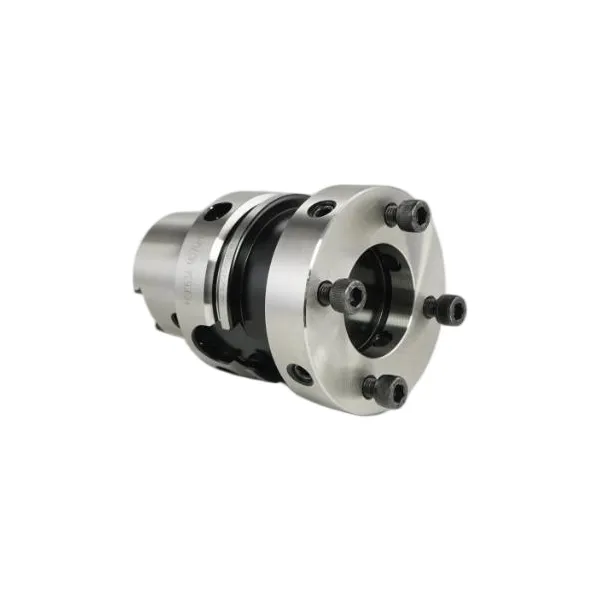

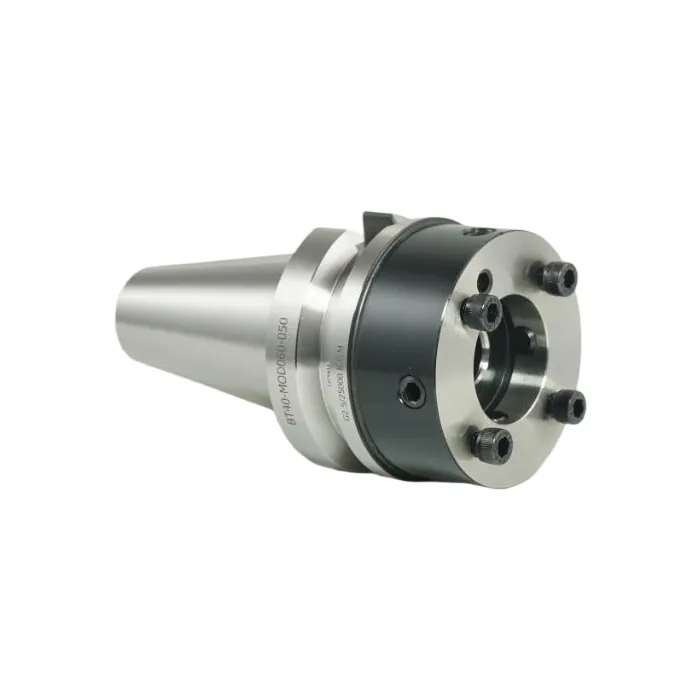

Runout justerbar flänsadapter

Vad är Runout justerbar flänsadapter?

Quality Runout Justerbar flänsadapter är konstruerad för ultraprecisionsfräsning, borrning och brotschning. Till skillnad från traditionella verktygshållare har den en inbyggd mikrojusteringsmekanism som tillåter radiella diameterjusteringar med noggrannhet upp till 0,001 mm, repeterbarhet ≤0,002 mm. Den dubbla kontaktkonstruktionen mellan flänsytan och spindelns avsmalning ger exceptionell styvhet och säkerställer bearbetningsstabilitet även under kraftig skärning eller långa överhäng. Detta avancerade precisionsverktyg är idealiskt för flyg-, precisionsformar, 3C-elektronik och tillverkning av medicintekniska produkter.

Kärnfördelar

1. Justering på mikronnivå – enkel felkompensation

Utrustad med en excentrisk justeringsring och precisionsställskruv, kan användare justera spänndiametern inom 0,001 mm precision.

Justeringsområde: 0,05–0,15 mm.

Kompenserar för verktygsslitage, spindelavbrott och bearbetningsfel och bibehåller arbetsstyckestoleranser inom ±0,002 mm.

Justering kan göras utan att ta bort verktyget, vilket minskar provskärningar och skrothastigheter.

2. Kropp med dubbla kontakter och hög styrka

Tillverkad av 20CrNi2Mo höghållfast legerat stål, smidd och behandlad med vakuumsläckning + djup kall process, hårdhet 60±2HRC, böjhållfasthet ≥1200MPa.

Dubbelkontaktsdesign ökar kontaktytan med 50 %, vilket förbättrar vridmomentöverföringen med 30 % jämfört med traditionella enkelkoniska hållare.

Radiellt utlopp förblir ≤0,003 mm även under hög belastning, vilket säkerställer ytfinishens kvalitet och undviker skrammelmärken.

3. Höghastighetsstabilitet

Lättviktsflänsdesign minimerar centrifugalvibrationer och luftmotstånd och bibehåller dimensionell noggrannhet för tunnväggiga eller mikrokomponenter.

Tekniska specifikationer

Typiska tillämpningsscenarier

● Aerospace: Turbinblad, precisionshål i motorns förbränningskammare; Noll-gap fastspänning säkerställer ±0,003 mm tolerans, hög styvhet förhindrar verktygskladder.

● Precision Mould Manufacturing: Optiska linsformar, halvledarförpackningsformhåligheter; Noggrannhet på mikrometernivå tillåter Ra0,05μm ytfinish utan polering.

● 3C Electronics: Mikrohål i smartphone-chipplatser, kameramoduler; Stabil höghastighetsprestanda minskar miniatyrverktygsbrott och uppnår 99,9 % dimensionell konsistens.

● Medicinsk utrustning: Ortopediska skruvar, tandimplantat; enhetlig fastspänning med hjälp av den justerbara flänsadaptern förhindrar deformation och uppfyller ISO-standarderna för implantatsäkerhet.

Kvalitetssäkring & certifiering

Tillverkad i vår Wangdefu-fabrik i Ningbo, Kina, med rigorös kvalitetskontroll i varje steg.

Utrustad med avancerad mätutrustning: Jinke femaxliga bearbetningscenter, Vollmer trådskärmaskiner, Zoller verktygssättare och Zeiss CMM.

Fullt kompatibel med internationella bearbetnings- och säkerhetsstandarder, vilket säkerställer stabil, repeterbar prestanda för högvärdiga komponenter.

Varför välja Wangdefu?

Över ett decennium av CNC-verktyg och prototyperfarenhet.

Anpassningsbara lösningar för BT/HSK-spindlar, material och skärverktygstyper.

Höghårda legeringar säkerställer verktygets livslängd och minskat slitage.

Korta ledtider med prototypleverans så snabbt som 24 timmar.

Professionellt team och patentstödd teknologi ger kunderna förtroende och tillförlitlighet.

Efterförsäljning och service

Tydliga installations- och justeringsguider, inklusive instruktionsfilmer.

Dedikerad projektledare för att följa framsteg och kvalitetskontroll.

Exempel på support, testning och kvalitetssäkring med standardgaranti.

Lätt att följa underhållsprocedurer förlänger verktygets livslängd och noggrannhet.

Förpackning & leverans

Säker, vibrationsdämpande förpackning designad för långdistanstransport.

Flera adaptrar kan skickas tillsammans på ett säkert sätt.

Leveransalternativ från vår fabrik i Kina till globala destinationer med full spårning.

FAQ

F: Kan jag justera adaptern utan att ta bort verktyget? S: Ja, mikrometerns justeringsring tillåter inställning av diametern i farten.

F: Vilka material stöds? A: Stål, rostfritt stål, titan, högtemperaturlegeringar, aluminium och kompositer.

F: Vilken är toleransförbättringen jämfört med standardhållare? S: Upp till ±0,002 mm repeterbarhet, vilket minskar skrot och provsnitt.

F: Kan jag beställa anpassade längder eller klämdiametrar? S: Absolut, vi tillhandahåller skräddarsydda Runout-justerbara flänsadaptrar för att passa dina CNC-bearbetningsbehov.
