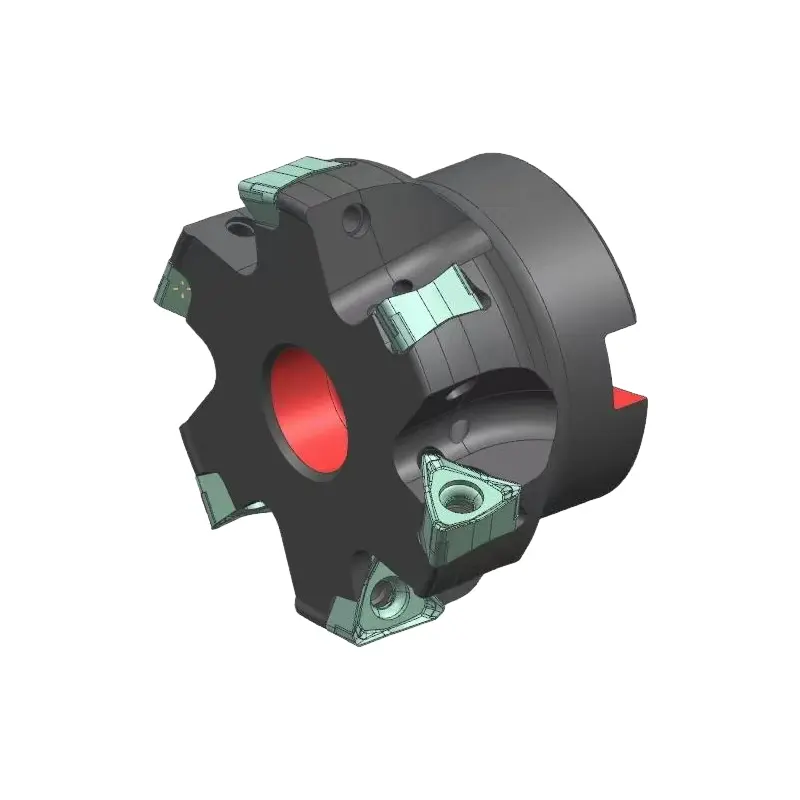

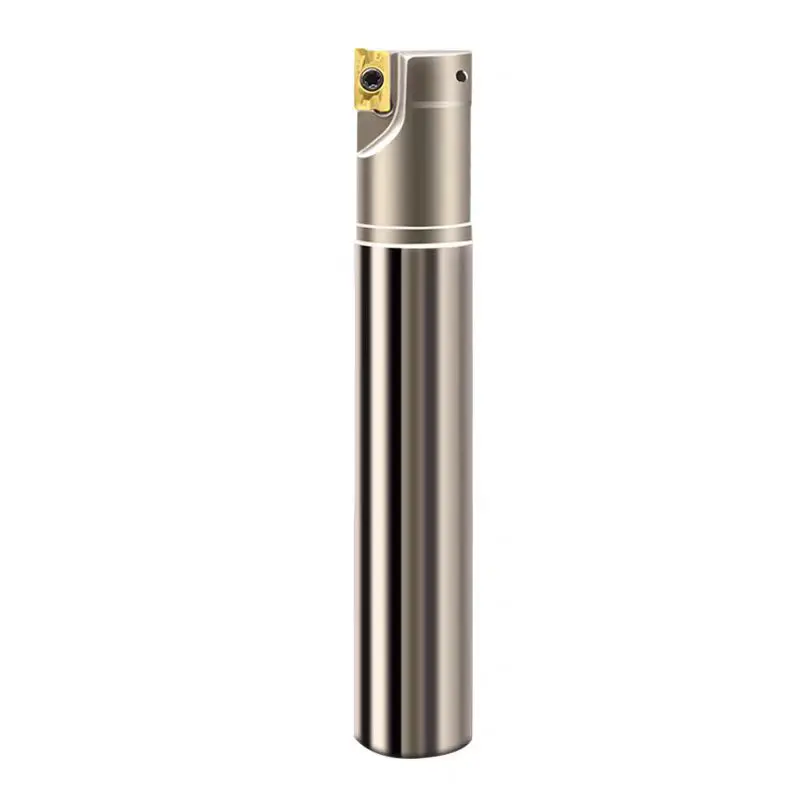

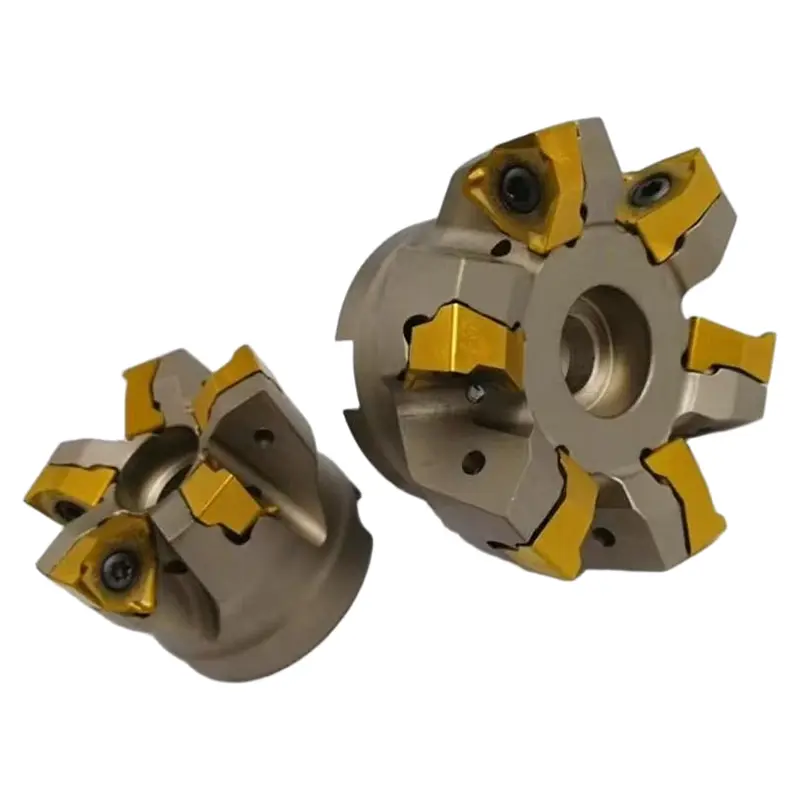

Fyrkantig axeländfräs

Som tillverkare och leverantör i Kina är wangdefus 90° rätvinkliga fyrkantsfräs idealisk för motorblock, maskinbäddar, formhålrum och kompositdelar för att säkerställa stabilitet, precision och anpassningsförmåga till flera material. Högprecisions- och högeffektiva fräslösningar för bil-, flyg-, verktygs- och allmänna maskintillämpningar.

Vilka är fördelarna med våra knivar?

Precision 90° geometri + förstärkt struktur

Strikt 90° huvudvinkel, precisionsverktygskropp och skärpositionering säkerställer axelvinkelrätt ≤30μm och planhet ≤0,008mm.

Smidd kropp av höghållfast legerat stål, värmebehandlad för styvhet. Laxstjärts- eller killåsning säkerställer stabil fastspänning och förhindrar nedböjning under djupa snitt och avbruten fräsning.

Flerflöjt och optimerad geometri

Alternativ för tanddelning: L (grov), M (medium), H (fin). Fin stigning ökar matningseffektiviteten; grov stigning förbättrar spånetvakueringen.

30°–45° spiralvinkel med dubbel positiv spån minskar skärmotståndet med 30 %, ojämnt tandavstånd dämpar vibrationer.

Fyrkantiga dubbelsidiga skär ger 8 skäreggar; ytbehandlingskanter uppnår Ra ≤1,6μm, vissa precisionsvarianter når Ra ≤0,8μm.

All-Material Kompatibilitet + Förbättrade beläggningar

Skär finns i hårdmetall, keramik, CBN. Karbid lämplig för stål, gjutjärn, aluminium; keramik och CBN specialiserade på härdat stål och kallt gjutjärn.

Beläggningar: TiAlN, TiCN eller CVD MT-TiCN+Al₂O₃, ger hög temperaturbeständighet, antividhäftning och verktygslivslängd >40 % längre.

Multifunktionsintegration + flexibel anpassning

Kombinerar planfräsning, kantfräsning, spår- och sänkfräsning i ett verktyg, vilket minskar verktygsbyten och inställningar, förbättrar effektiviteten med 68–140 %.

Breda, djupa spiralformade räfflor säkerställer smidig evakuering av spån. Stöder intern/extern kylning.

Kompatibel med BT, HSK, Capto-spindlar, CNC-fräsar, bearbetningscentra och automatiserade produktionslinjer. Indexerbar design sänker kostnaderna för skärbyte.

Kärnproduktspecifikationer

Var kan vi använda våra fräsverktyg?

Biltillverkning: Motorblockssteg och monteringsytor för transmissionshus. Genom att använda en kvalitativ fyrkantsfräs från Wangdefu, kan enkelpassage 90° axelformation uppnå vinkelräthet ≤0,015 mm, minska bearbetningstiden med 50 % och bibehålla skrothastigheten <0,5 %. Tillförlitlig av tillverkare och leverantörer i Kina för högeffektiv produktion.

Formtillverkning: 45 sidoväggar av stålform och invändiga forminsatser grov-/finfräsning. Torrskärande verktygs livslängd upp till 3 timmar, 3× längre än konventionella verktyg, utan någon sekundär polering krävs. Många kinesiska formfabriker förlitar sig på Wangdefu-verktyg för konsekvent precision och tillförlitlighet.

Aerospace: Kantfräsning av kompositkomponenter och stegytor på metallkonstruktionsdelar. Design med flera räfflor säkerställer hög materialborttagning och stabilitet under långa överhäng, gradfri och delamineringsfri. Lämplig för fabriker och leverantörer som behöver högpresterande bearbetningslösningar.

Allmänt maskineri: Stegytor och rätvinkliga spår i pumphus, ventilhus och växellådor. Integrerar flera operationer, vilket minskar produktionskostnaden >30%, allmänt antagen av maskintillverkare och leverantörer i Kina.

Rekommenderade skärparametrar

Tips: För tunnväggiga eller djupa hålrumsdelar, minska matning och djup. Justera parametrarna efter maskinens styvhet och arbetsstyckets struktur. Kontakta Wangdefus tekniska team för skräddarsydda lösningar för svåra material.
